Модель
|
2FZ35-35U
|
FZ35-35U
|
2FZ35-70U
|
FZ35-70U
|
|---|
|
Проходной диаметр
|
346.1mm（13 5/8 in）
|
346.1mm（13 5/8 in）
|
|
Номинальное рабочее давление
|
35MPa(5000psi)
|
70MPa(10000psi)
|
|
Статическое водяное испытательное давление
|
52.5MPa (7500psi)
|
105MPa (15000psi)
|
|
Номинальное рабочее давление гидроуправления
|
21 MPa（3000psi）
|
|
Рекомендуемое давление управления гидроуправления
|
8.4-10.5MPa(1200-1500psi)
|
|
Емкость пуска гидроцилиндра
|
20L×4
|
20L×2
|
20L×4
|
20L×2
|
|
Емкость закрытия гидроцилиндра
|
21L×4
|
21L×2
|
21L×4
|
21L×2
|
|
Емкость закрытия осевого ускорителя
|
11.4L×2
|
11.4L×2
|
11.4L×2
|
11.4L×2
|
|
Коэффициент закрывания
|
10.8:1
|
10.8:1
|
|
Количество колец стопорения
|
40
|
40
|
|
Класс температуры
|
T-20
|
T-20
|
|
Вес
|
10030kg
|
5528kg
|
12305kg
|
6540kg
|

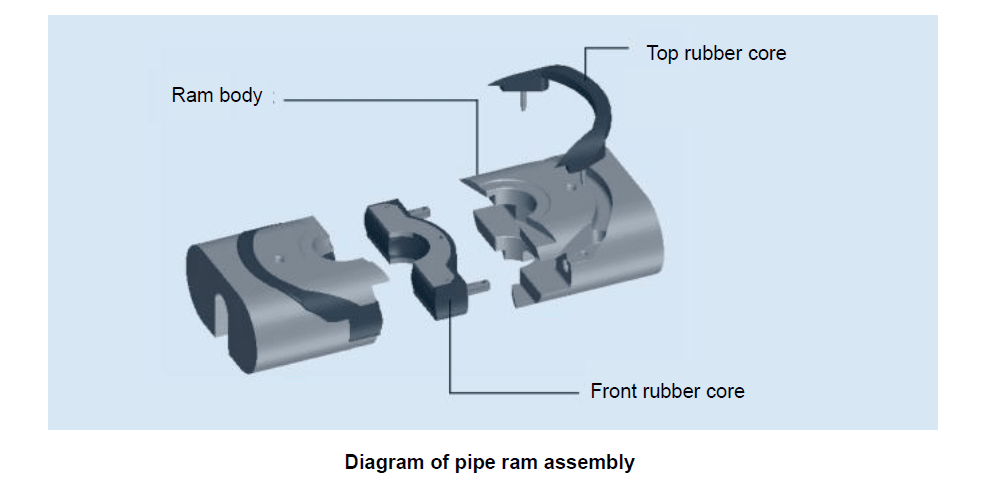

Части трубной плашки превентора FZ35-35U, 2FZ35-35U, FZ35-70U, 2FZ35-70U
|
Тип плашки
|
Плашка в сборе
|
Корпус плашки
|
Переднее уплотнение
|
Верхнее уплотнение
|
|---|
|
Глухая
|
2C02.01A.00
|
2C02.01A.01
|
2C02.01A.02
|
2C02.01A.03
|
|
2 3/8″
|
2C02.01B.00
|
2C02.01B.01
|
2C02.01B.02
|
2C02.01A.03
|
|
2 7/8″
|
2C02.01C.00
|
2C02.01C.01
|
2C02.01C.02
|
2C02.01A.03
|
|
3 1/2″
|
2C02.01D.00
|
2C02.01D.01
|
2C02.01D.02
|
2C02.01A.03
|
|
4 ″
|
2C02.01E.00
|
2C02.01E.01
|
2C02.01E.02
|
2C02.01A.03
|
|
4 1/2″
|
2C02.01F.00
|
2C02.01F.01
|
2C02.01F.02
|
2C02.01A.03
|
|
5″
|
2C02.01G.00
|
2C02.01G.01
|
2C02.01G.02
|
2C02.01A.03
|
|
5 1/2″
|
2C02.01H.00
|
2C02.01H.01
|
2C02.01H.02
|
2C02.01A.03
|
|
6
|
2C02.01I.00
|
2C02.01I.01
|
2C02.01I.02
|
2C02.01A.03
|
|
6 5/8″
|
2C02.01J.00
|
2C02.01J.01
|
2C02.01J.02
|
2C02.01A.03
|
|
7″
|
2C02.01K.00
|
2C02.01K.01
|
2C02.01K.02
|
2C02.01A.03
|
|
7 5/8″
|
2C02.01L.00
|
2C02.01L.01
|
2C02.01L.02
|
2C02.01A.03
|
|
7 3/4″
|
2C02.01M.00
|
2C02.01M.01
|
2C02.01M.02
|
2C02.01A.03
|
|
8 5/8″
|
2C02.01N.00
|
2C02.01N.01
|
2C02.01M.02
|
2C02.01A.03
|
|
9
|
2C02.01O.00
|
2C02.01O.01
|
2C02.01O.02
|
2C02.01A.03
|
|
9 5/8″
|
2C02.01P.00
|
2C02.01P.01
|
2C02.01P.02
|
2C02.01A.03
|
|
10 3/4″
|
2C02.01Q.00
|
2C02.01Q.01
|
2C02.01Q.02
|
2C02.01A.03
|
|
11 3/4″
|
2C02.01R.00
|
2C02.01R.01
|
2C02.01R.02
|
2C02.01A.03
|
|
4 3/4″
|
2C02.01S.00
|
2C02.01S.01
|
2C02.01S.02
|
2C02.01A.03
|
|
5 3/4″
|
2C02.01T.00
|
2C02.01T.01
|
2C02.01T.02
|
2C02.01A.03
|
|
5 7/8″
|
2C02.01U.00
|
2C02.01U.01
|
2C02.01U.02
|
2C02.01A.03
|
Плашечные превенторы FZ35-35U, 2FZ35-35U, FZ35-70U, 2FZ35-70U являются ключевой составной частью установки для управления скважиной. Их основное назначение: в процессе бурения скважины, ремонта скважины, испытания нефти, управлять давлением устья скважины, чтобы эффективно предотвращать аварии выброса, осуществлять безопасное строительство.
Проектирование, изготовление превенторов соблюдает норму API Spec 16A. Сопротивление части бурового раствора внутреннего контакта превентора сероводородному напряжению удовлетворяет требования NACE MR-0175.
